スキャナーキーリングの結末 New!
後回しになっていたスキャナーキーリング。
結果からいくと、全ての配線は不可能と判明。
キーを挿した時にマイナスに落ちず、プラスのまま。
従って、ケーブルを割り込ませるとロックがかからなくなるなどの症状がでてしまうことが判明。
黄色の線は諦め。
ブルーの線はカーテシに繋ぐと扉の開閉時にのみ白色LEDが点灯する。
でも、扉を閉めると赤く点滅する状態に戻ってしまう。
鍵がかかってる状態でも、扉が閉まっている状態でも常に赤い点滅では気持ち悪いので、ロック解除後は白色LEDが光るようにしようと、違う場所から配線を持ってくることにしました。

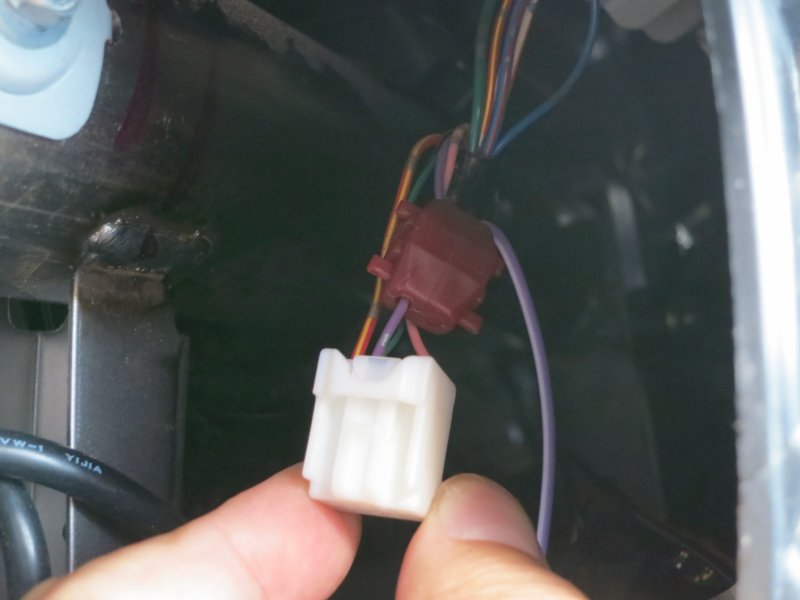

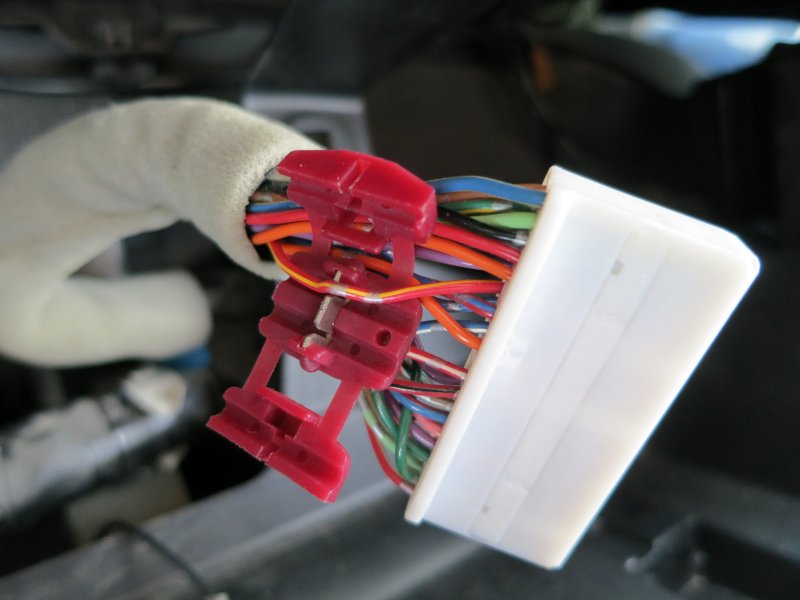

メーター裏の３５番（赤黄）コードからブルー線を外し、グローブボックスから手を伸ばし、Ｃ２８カプラの紫のコード（アンロック信号）に接続。
先に、通電チェックを確認してから取り付けました。
思ったとおりの動きをするようになりました。

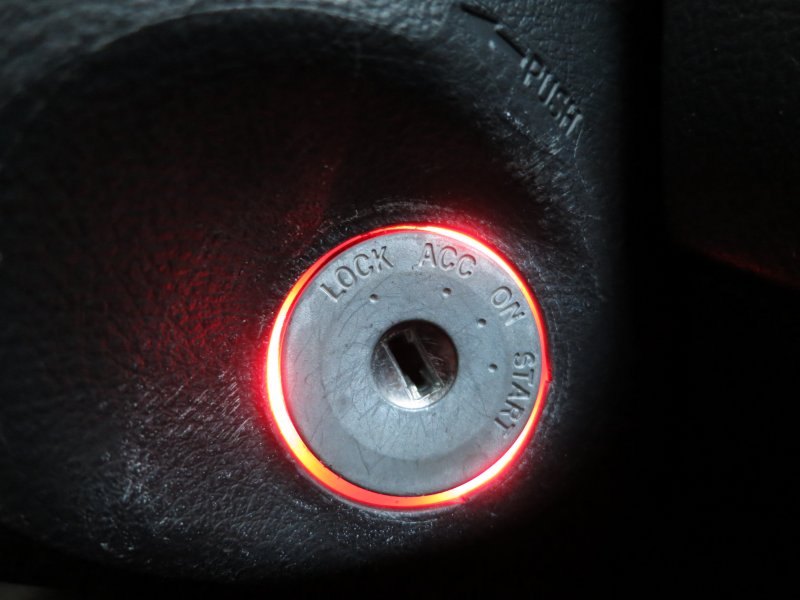

ロック時・・・・・赤色ＬＥＤ点滅（これは消えません）

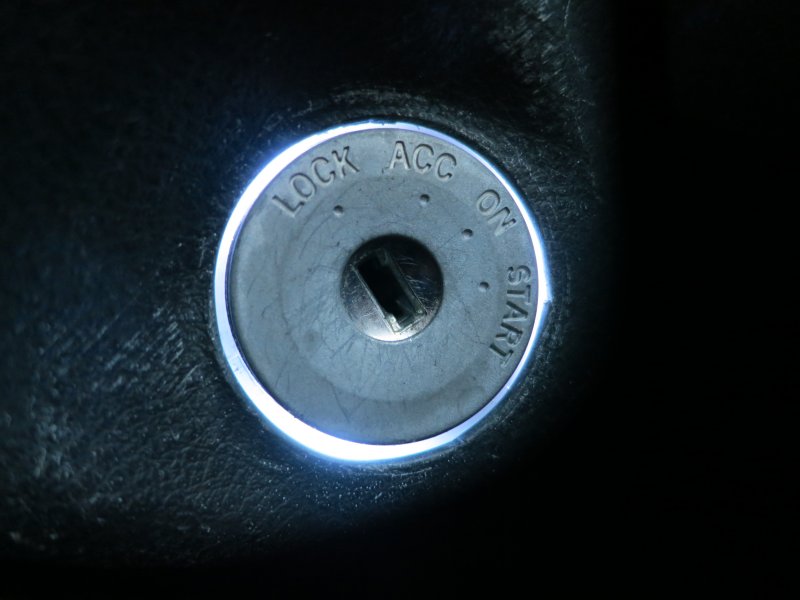

アンロック時・・・白色ＬＥＤ点灯（これも消えません）
どちらにしても常にＬＥＤはつきっぱなしです。
常時電源からとっているので当たり前ですが、あとでフロントにソーラー充電補助装置を設置する事にします。
いくら消費電力が低くてもバッテリーがあがってしまってはたまらないので(^^ゞ
配線を全て終わらせる為、ついでに残していたフロントウインドにＴＶ用のフィルムアンテナの設置を済ませました。
４チューナー、４アンテナなので４枚のフィルムを貼り付けます。
テレビチューナーの配線を裏に隠し、ＴＶチューナーに接続。
このチューナーはセカンドバッテリーで動作させるので、基本的にはリア設置モニター専用となります。

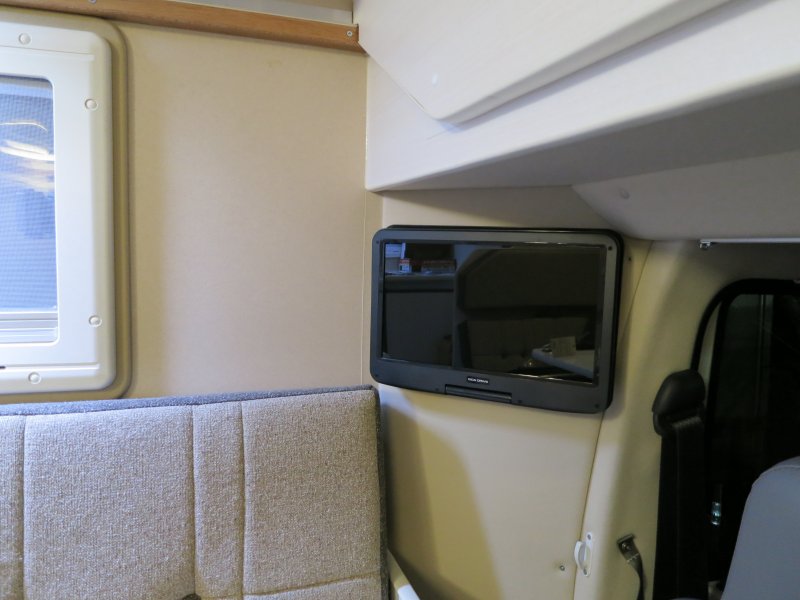

リアモニターは色々考えた結果、チューナーレスのＤＶＤプレーヤータイプのモニター。
１１インチのものを選択しました。
これ以上大きくなると設置できなくなる為。
幅的にはギリギリです。
これでテレビ視聴とＤＶＤ視聴の両方が楽しめます(^^♪
ここまででひとつ問題が・・・セカンドバッテリーから１２Ｖの電源を取り出したところ、２股にして、ひとつはモニターに。
もうひとつはチューナーにしたのですが、チューナー電源が入りません。
フロントで試験した時は電源ランプが光っていたのに、セカンドバッテリーに接続したところ、電源ランプが微弱に光っているだけ。
映像がきません。
これってもしかして電圧不足？
４チューナーが起動しきれていない？
今日は時間もないので、後日に回しです。
チューナーは地デジ視聴が可能なので、２系統出力に分岐して、メインのオーディオの外部入力に入れれば、内蔵のワンセグか、外部チューナーでのテレビ視聴が可能となります。
今後の課題かな。
