LEDスキャナーキーリング取付け New!

アップロードファイル 49KBアップロードファイル 48KBアップロードファイル 48KB曇り

取付け時間はおよそ30分弱。

手が太いので配線にカプラーをかませるのに手間取りました。

フリードのハンドル周りは簡単に外れます。

ハンドル下側の3本のネジを外し。
カバーが遊ぶ(フリーになった)ことを確認できたら、上側のカバーのメーター側から上に引き上げるようにするとあわせ部分が簡単に分離します。
後は、上下ともカバーと取り除き、最後にヒューズボックスが隠れているハンドル右下側にあるスライドドアコントロール部分が付いたカバーを手前に引く感じで取り外します。
ネジ止めではなく簡単に抜けます。

後は配線。
キーリング部分は両面テープで固定でもいいけど、別にそのままでもOK。
ハンドルカバーを戻す前に必ず、カバー裏の当て爪をカットすること。
そうしないと取り付けたリングに干渉してしまいます。

配線が終わったら動作確認をして終了です。

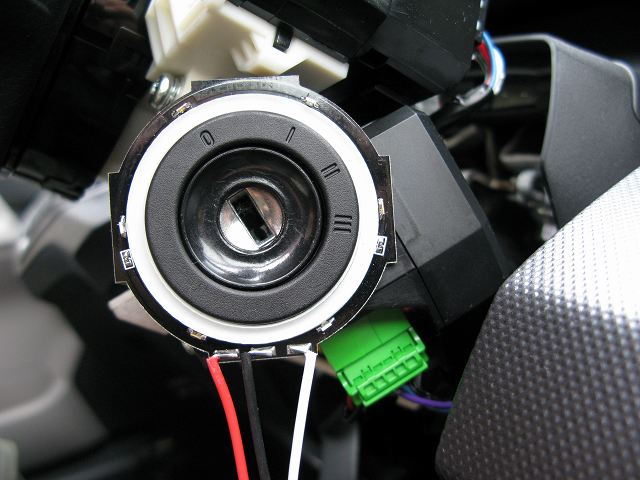

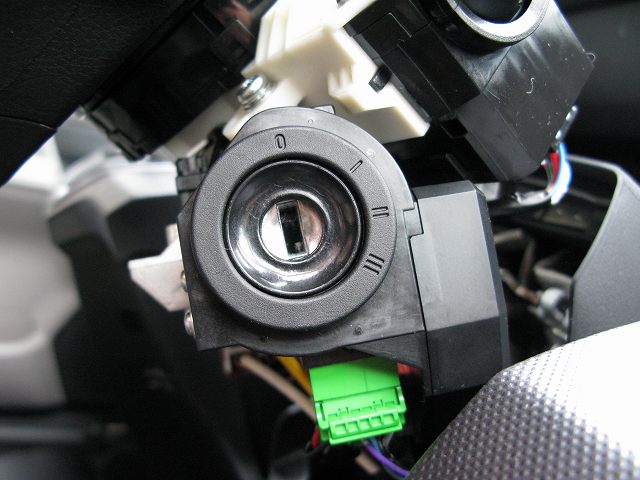

写真はリング装着前と装着後。
もう1枚は取付けて試験点灯した時の様子。

カギがかかっていないとブルーに点灯。
カギがロックされた状態だとレッドに点滅します。

ここで注意。
ブルーの状態だとカギがかかっていないことがばれてしまいます。
取り付けた後はたとえ近くても車から離れる時は注意してください。
